Principio de funcionamiento de un controlador de temperatura: percepción de temperatura - comparación de señal - ejecución de control, que es un proceso de "bucle" de la fuente de alimentación

1. Cuando se utiliza el controlador de temperatura

Todo el mundo debe conectar de forma segura la fuente de alimentación y el sensor de temperatura antes de encenderlo. Antes de la conexión, la corriente debe ser cortada. Nunca conectarlo mientras todavía está encendido. Entonces, establecer elPV y SVValores de los parámetros del instrumento de control de temperatura de acuerdo con la temperatura deseada, y ajustar los valores de los parámetros para lograr precisaControl de la temperatura PID

2. Lógica del cablecable

 Conecte el sensor de temperatura o termopar al correspondiente terminal sensor del controlador. Tenga cuidado de no cometer un error en la conexión; De lo contrario, el valor mostrado en el instrumento no será correcto. A veces, un cortocircuito debido a una conexión incorrecta puede dañar el instrumento de control de temperatura

Nota: con respecto al cablede de los terminales del núcleo, el cable vivo y el cable neutro están generalmente conectados al extremo del terminal de alimentación. Al conectar el sensor de temperatura, por lo general está conectado a los polos positivo y negativo del sensor. Los cables del sensor deben corresponder a los polos positivo y negativo del terminal para asegurar una correcta transmisión de la señal. El terminal de control de carga es generalmente el puerto de alarma,OUT1 y OUT2. Conecte el cable vivo a ellos, y conecte directamente el cable neutro a la fuente de alimentación para la lógica paralela. Si la pantalla parpadea cuando la alimentación está conectada, por favor apaga la alimentación inmediatamente para recuperar la pérdida.

3. Lógica de depuración

Una vez que hemos completado el cable, tenemos que depurpara observar si el efecto deseado se ha logrado. Entonces, ¿Cómo nos ajustamosSV y PV?

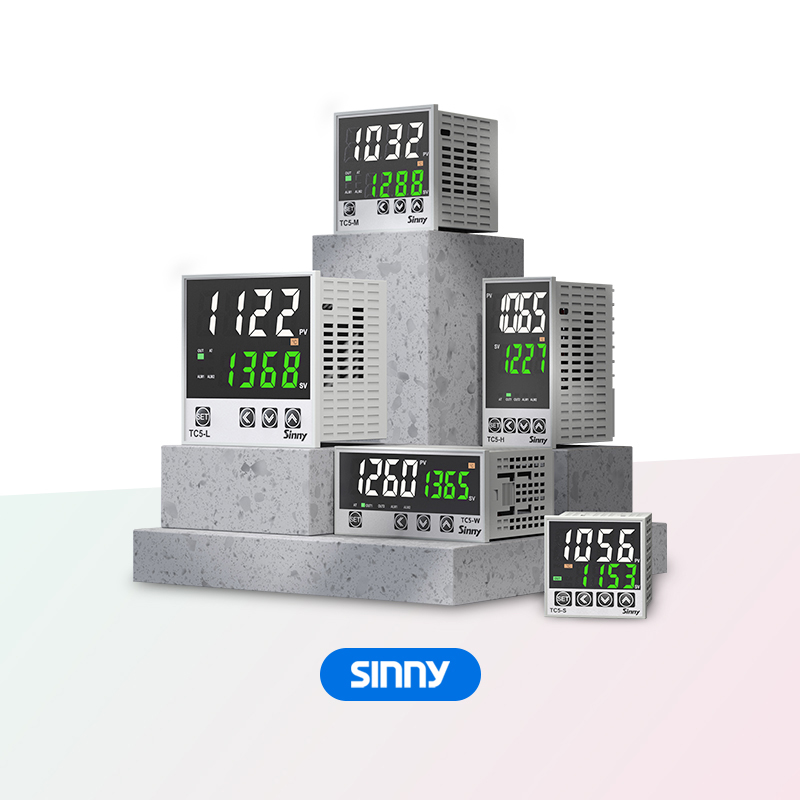

Tomar nuestroControlador de la temperatura de sinnyComo ejemplo: SV es el valor límite, y PV es el valor de ajuste de temperatura, comúnmente conocido como el valor límite superior y el valor límite inferior. Presione y mantenga presionada la tecla S durante 3 segundos, y la pantalla mostrará P-1. Luego haga clic en la tecla arriba para mostrar P-2. Haga clic en la tecla s para entrar en el menú de parámetros, y luego haga clic en la tecla s tres veces más para entrar en el ajuste del valor límite inferior de SV. Generalmente, el valor límite inferior por defecto de SV es -30 grados. Podemos ajustar el valor de SV usando las teclas arriba y abajo y las teclas izquierda y derecha. A continuación, haga clic en la tecla S una vez. La pantalla PV mostrará SLH. En este momento, el valor límite superior de SV es de 1300℃. Ajustar a los límites superior e inferior que desee mediante el uso de las teclas arriba y abajo y las teclas izquierda y derecha. Mantenga pulsada la tecla S durante 3 segundos, guarde los parámetros y vuelva al modo de trabajo. Nuestros termostatde sinny son de alta calidad, fáciles de operar, altamente precisos, tienen un amplio rango controlable, y nuestro algoritmo PID está muy por delante de otros

Aquí, el control del algoritmo PID puede completar este proceso con precisión y rapidez

4. examen

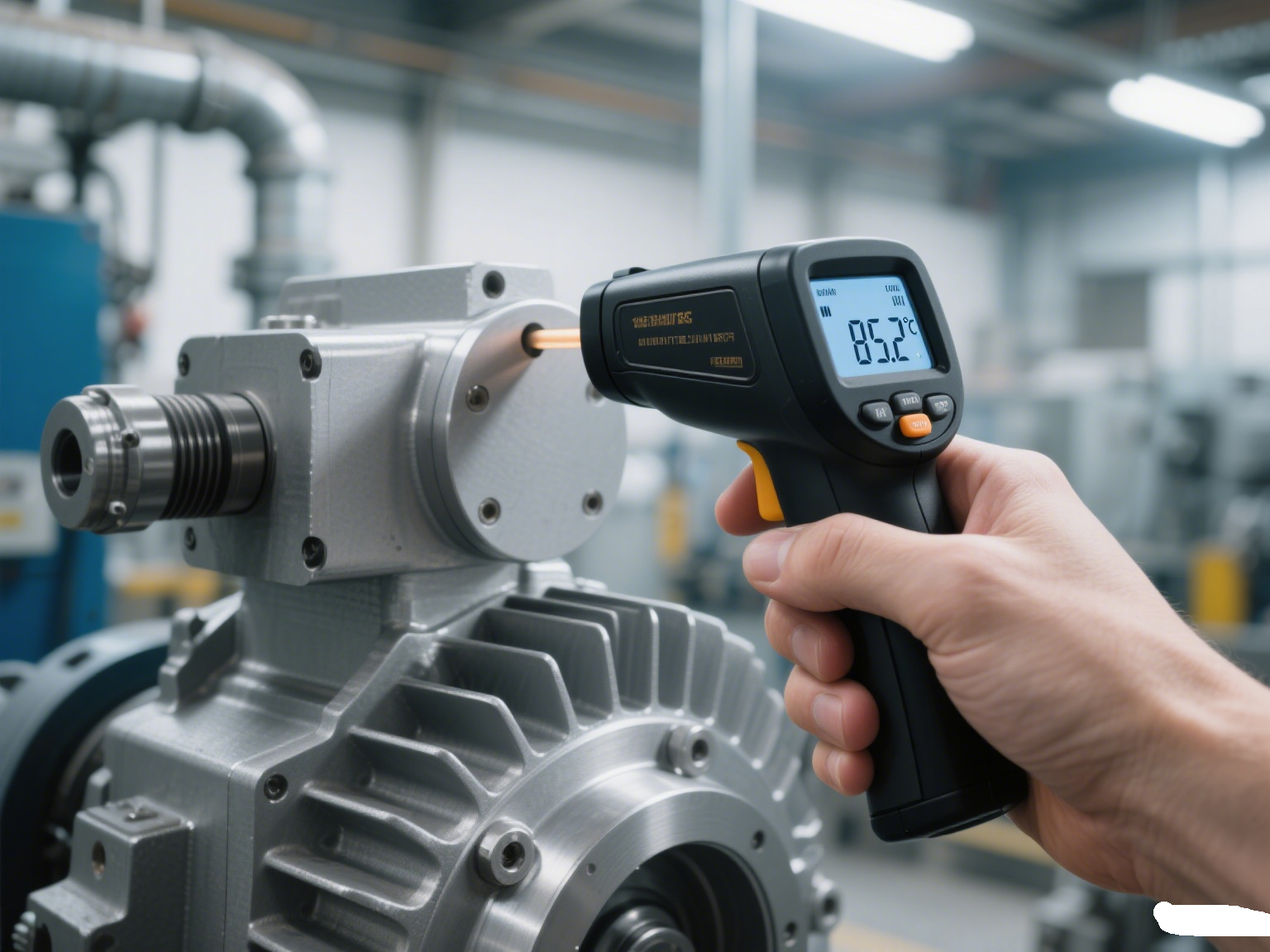

Cuando hemos ajustado todos los parámetros del controlador de temperatura y ya está en uso, después de que ha estado trabajando durante un período de tiempo, tenemos que probar si el ajuste de temperatura es preciso. Aquí, podemos sentir primero la temperatura durante el período de control de temperatura con nuestras manos para ver si vale la pena medirla. Generalmente, cuando nos acercamos a la capa exterior del controlador de temperatura, podemos sentir una diferencia de temperatura. En este punto, podemos comprar una pistola de termómetro y apuntarlo al dispositivo para comprobar si la temperatura es consistente con el valor de PV SV en el termostato. Por supuesto, todos los termostatos tienen una cierta diferencia de temperatura, es decir, el rango de precisión, que es bastante normal. En este punto, los valores medidos se utilizan para la comparación y el juicio. Si los valores son correctos, los parámetros permanecen sin cambios; Si son incorrectos, se debe seguir el método de depuración mencionado anteriormente para el ajuste --Medición de temperatura
