1. Tipo de procedimiento básico

Qué funcionesControl de temperaturaGeneralmente tienen?

Sabemos que los termostatos suelen tener las funciones de refrigeración y calefacción. Algunos termostatos sólo tienen la función de calentamiento. El propósito principal del uso de termostatos es principalmente para medir con precisión la temperatura del equipo o la temperatura ambiente al valor objetivo que desee. Los sensores que detectan la temperatura están generalmente conectados al controlador de temperatura. Ellos notifican al controlador de temperatura de la información externa a través del modo de transmisión de información y luego controlarlo a través de las instrucciones de control del controlador de temperatura

1. Adición de refrigeración - ajuste las líneas superior e inferior de la temperatura

En términos generales, el controlador de temperatura por defecto en la fábrica se establece en modo de calentamiento, con el modo de calentamiento es la acción inversa y el modo de enfriamiento es la acción hacia adelante. Tanto la calefacción como la refrigeración tienen cierta practicidad en diferentes dispositivos

¿Cómo enciendo el¿Calefacción o aire acondicionado?

Tomemos como ejemplo nuestro producto sinny. En este momento, la interfaz mostrará la pantalla P-1. Haciendo clic en la tecla arriba, ajuste P-1 a la pantalla P-2. Luego haga clic en la tecla S para entrar en el menú de parámetros. Haga clic en la tecla S continuamente 11 veces, y la pantalla mostrará HC. De esta manera, las operaciones de calentamiento y enfriamiento pueden ser modificadas normalmente. El paso final es ajustar las teclas arriba y abajo y luego presionar la tecla S durante 3 segundos para entrar en el menú "confirmar parámetros". Aquí, podemos ajustar los valores límite superior e inferior de SV para asegurar la precisión del control

¿Cómo ajustar los valores límite superior e inferior de SV?

El objetivo principal del ajuste de SV es evitar que el equipo de temperatura exceda el rango de temperatura, asegurar el sobrecalentamiento y el daño del producto, y también evitar el daño al producto causado por alguien#39; ajuste

Cuando la especificación de entrada es un termopar del modelo K, el límite inferior de SV(valor establecido) no es menor de 100°C, y el límite superior no se permite exceder de 600°C.

Para evitar quemarse, no exceda el rango que el termopar puede soportar

2. Cómo ajustar el control básico: histéresis en modo ON/OFF, conmutación de entrada y salida

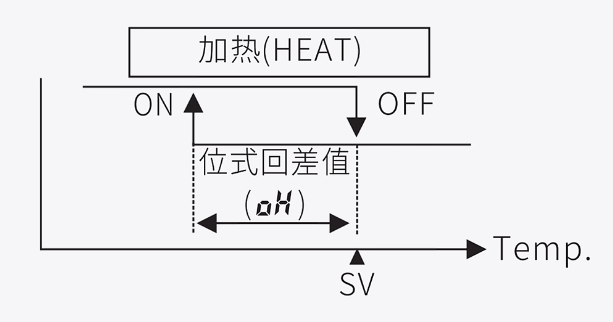

Histéresis: un periodo de búfer entre el valor real y el ajuste del valor actual

Entrada y salida: TC, RTD y relay SSR son seleccionables

El valor de histéresis a nivel de bits sólo se puede establecer cuando el modo de control lo esEl /0FF

Si la amplitud de la histéresis es demasiado pequeña, puede producirse una salida de control inestable debido a interferencias externas y otras razones

La entrada es el sensor y la salida es el tubo de calentamiento. Si la entrada necesita ser cambi, por ejemplo, si el termopar es reemplazado por un PT100, el controlador de temperatura debe ser reiniciado después del reemplazo para asegurar la precisión de la lectura de la temperatura

Nota: al llevar a cabo estos pasos de operación, es necesario tener todo desde el trabajo preparatorio para la configuración de parámetros, la confirmación de los valores objetivo y los valores reales, la instalación y depuración de cable, la configuración de los parámetros básicos del instrumento, y también aprender a observar

3. Preguntas básicas

¿Cómo resolver el problema de la precisión de baja temperatura

2. ¿Cuál es el proceso de trabajo del controlador de temperatura?

3. ¿Cuál es el valor PID?

4. ¿Cómo ajustar eficazmente los parámetros PID

Primero, calibrar la temperatura para observar si se desvía. Luego, ajuste los parámetros del PID para estabilizar la temperatura. A continuación, compruebe si hay problemas con los componentes y los sensores. Por último, pruebe la temperatura ambiente para ver si tiene un impacto

2. El controlador fuerza la temperatura a ser estabilidentro de un rango del valor establecido calculando la diferencia entre el valor de temperatura establecido y el valor de temperatura diseñado

3. PID:P significa proporción, I para integración, y D para diferenciación. La combinación de las tres formas del algoritmo PID

4. La información del sensor se recoge y se transmite al controlador de temperatura. El controlador de temperatura emite instrucciones a través del algoritmo general PID, que luego son transmitidas por el sensor, y finalmente se completa el ajuste
